Ako pripojiť 12V kohútik k alarmu Ajax. Nastavenie a prevádzkový scenár
V súčasnosti sa na zabránenie úniku vody v obydliach bežne používajú samostatné poplašné zariadenia. Aby však fungovali správne, musia byť všetky jednotky a mechanizmy správne pripojené a softvérový balík musí byť nakonfigurovaný.
V tomto článku sa pozrieme na to, ako môže poplašný systém Ajax fungovať ako súčasť jednotky neprerušovaného napájania a elektromechanického guľového ventilu, ako tieto jednotky pripojiť a ako ich správne nastaviť, aby navzájom spolupracovali.
Ak chcete pridať 12 V guľové ventily do bezpečnostného systému Ajax, na ovládanie prietoku vody sa zvyčajne používa relé. Rovnako dôležitý je v takejto súprave zariadení aj neprerušiteľný zdroj napájania, pretože samotný poplašný systém funguje na batérie. Hlavná jednotka, rozbočovač, má zabudovanú batériu, ktorá umožňuje systému pracovať približne 10 hodín bez pripojenia k hlavnému zdroju napájania.
Inštalácia takéhoto zariadenia musí byť vykonaná zodpovedne, pretože od jeho správnej konfigurácie závisí bezpečnosť vášho domu. Elektromechanický guľový kohút je pripojený k bezpečnostnému systému Ajax v niekoľkých krokoch:

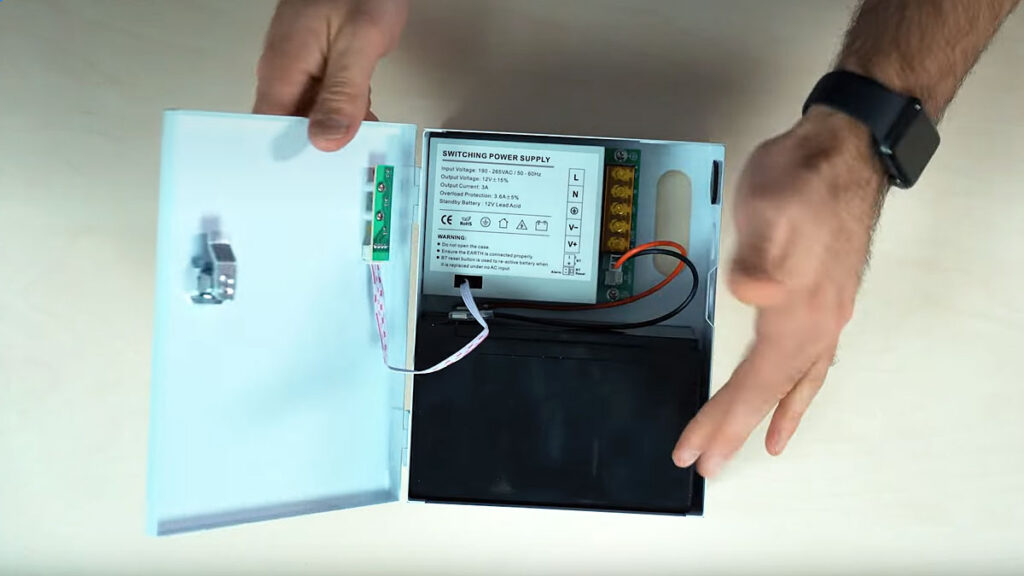

- Pripojenie neprerušiteľného zdroja napájania.
- Napojte sa na hlavné potrubie vnútri domu, ktoré zásobuje vodou všetky časti domu.
- Pridanie signalizačných segmentov Ajax paramount do existujúcej komunikácie.

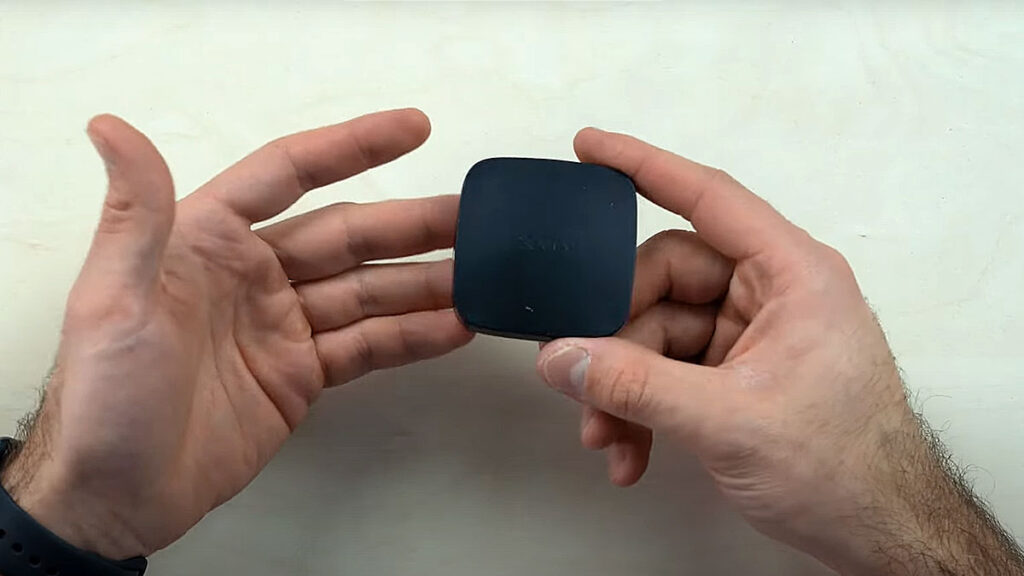

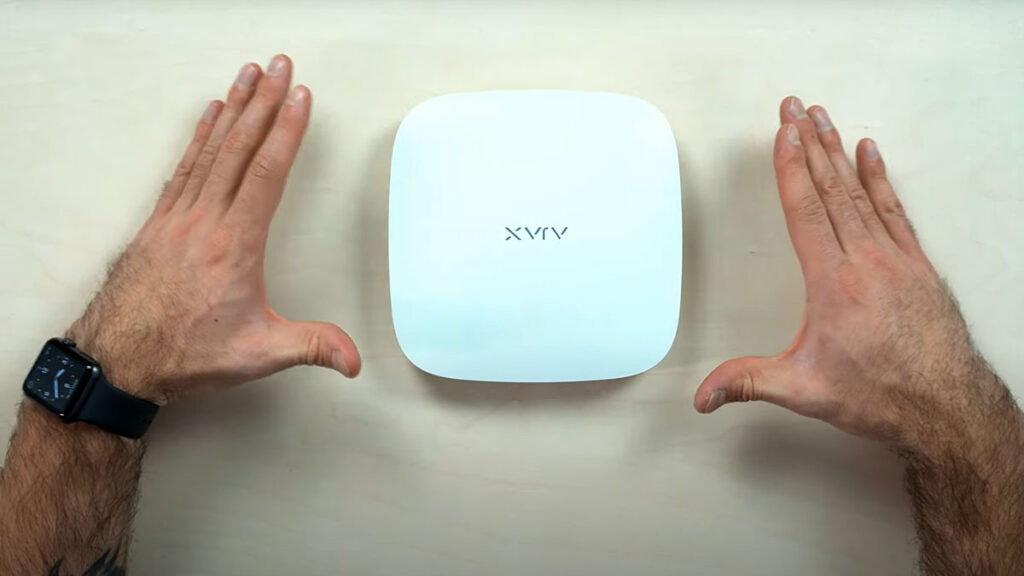

Na vytvorenie tohto pripojenia budete najprv potrebovať rozbočovač, najdôležitejší rozbočovač alarmu. Toto zariadenie, ktoré funguje pod kontrolou mobilnej aplikácie, riadi prevádzku všetkých ostatných pripojených zariadení.
Vďaka rozbočovaču je ochrana proti úniku automatická, bez ľudského zásahu. Okrem toho budú na fungovanie systému určite potrebné záplavové senzory. Ich účelom je reagovať na vodu. Na tento účel sú na takýchto zariadeniach špeciálne kontakty. Ak ich zasiahne voda, snímač zaplavenia vyšle príslušný varovný signál do hlavného uzla.

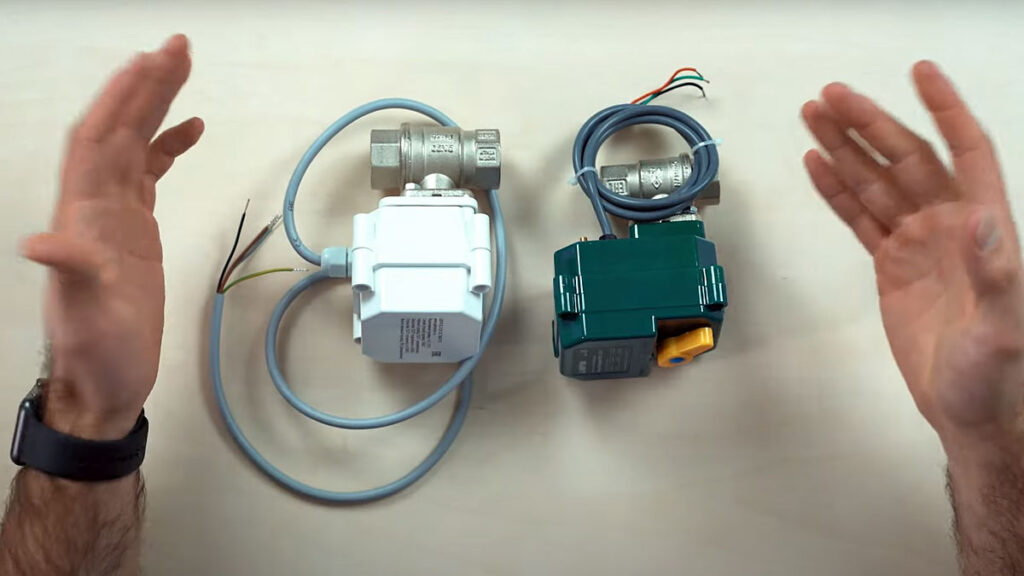

Elektromechanické guľové ventily sú hlavným článkom budúceho systému. Výrobky značky Gidrolock alebo Neptun sú najlepšou voľbou zo všetkých dostupných možností. Na pripojenie všetkých zariadení pracujúcich v jednom systéme ochrany pred povodňami je potrebná neprerušiteľná batériová jednotka. Okrem toho budete potrebovať relé od spoločnosti Ajax, ktoré bude fungovať ako výkonné zariadenie.
Keď snímač záplav zaznamená vodu, vyšle signál do rozbočovača, ktorý ho následne prenesie do relé, ktoré ovláda zatváranie alebo otváranie guľového ventilu. Niektoré kanály môžu vyžadovať aj prídavné relé na ovládanie guľového ventilu podľa špecifického princípu.
Príprava systému ochrany proti úniku vody na prevádzku

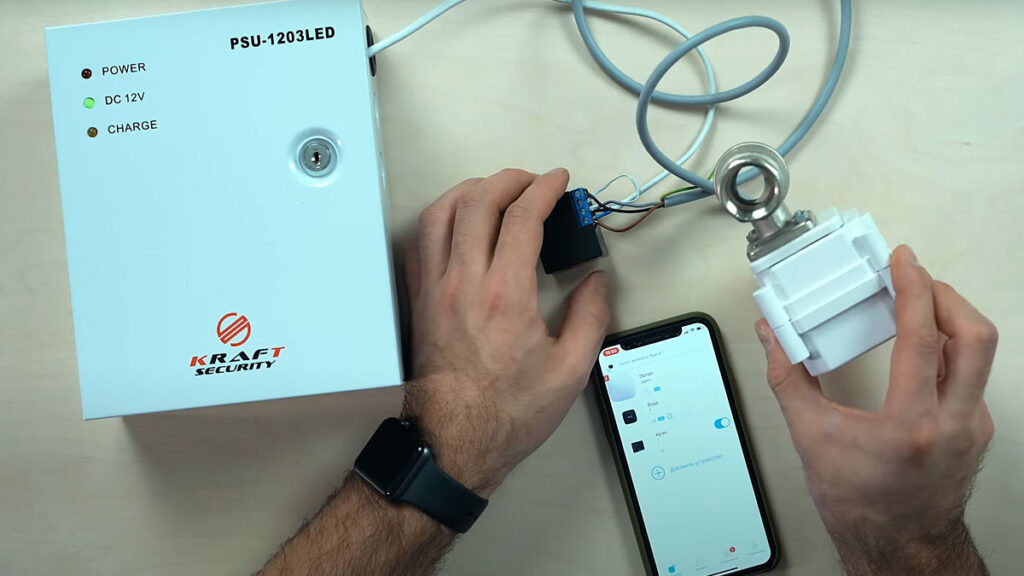

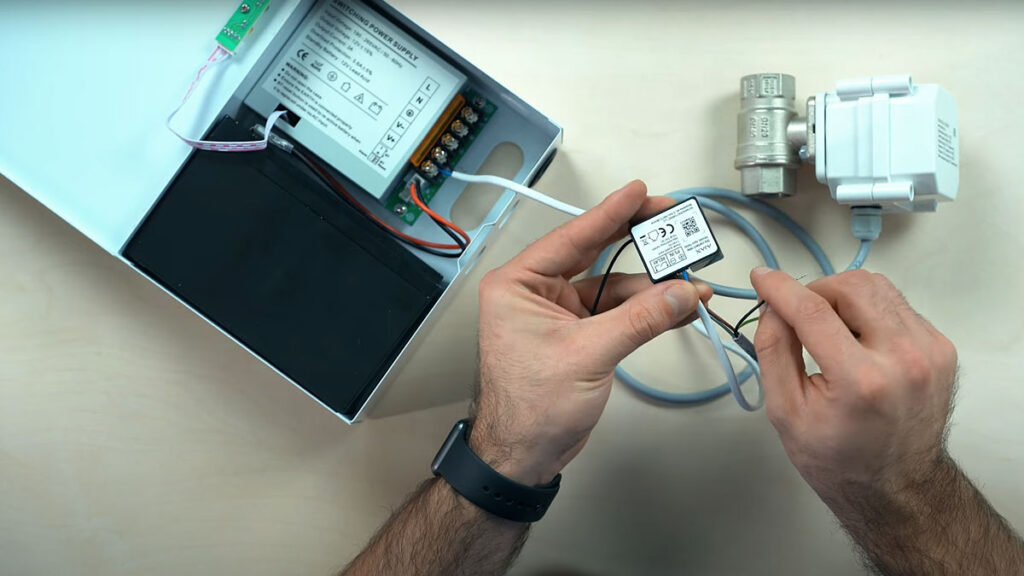

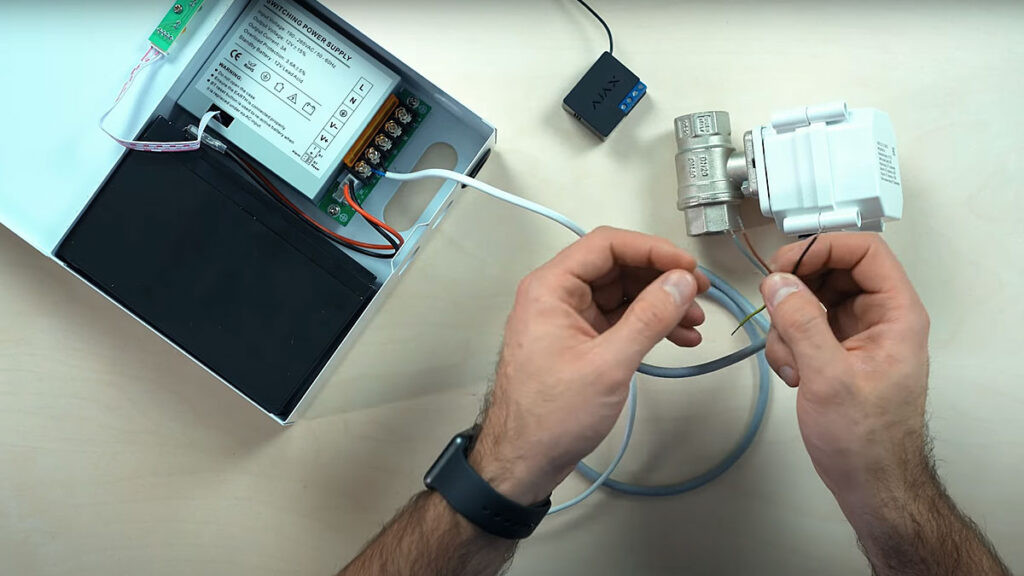

Práca na zapojení elektromechanického ventilu sa musí začať pripojením jeho výstupnej kabeláže. Hnedý kábel zvyčajne prenáša "plus" z neprerušiteľného zdroja napájania. Čierny kábel je zodpovedný za ovládanie. Sivý vodič je uzemňovací vodič. Keď je čierny vodič uzemnený, guľový ventil sa otvorí alebo zatvorí.
Hlavnou vecou je, že elektromechanický guľový ventil má jeden 12 V napájací vodič a druhý pre uzemnenie. Hnedý a sivý vodič sú zapojené podobne.
Ak chcete spustiť pripojený systém, stlačte tlačidlo napájania rozbočovača.
Prostredníctvom aplikácie, v ktorej ste sa zaregistrovali, musíte pridať samotný rozbočovač pomocou kódu QR. Po spustení rozbočovača je potrebné pripojiť napájanie a ethernetový kábel. Potom je potrebné pridať rozbočovač do aplikácie tak, že mu dáte ľubovoľný názov. Po naskenovaní kódu QR stlačte tlačidlo "OK".

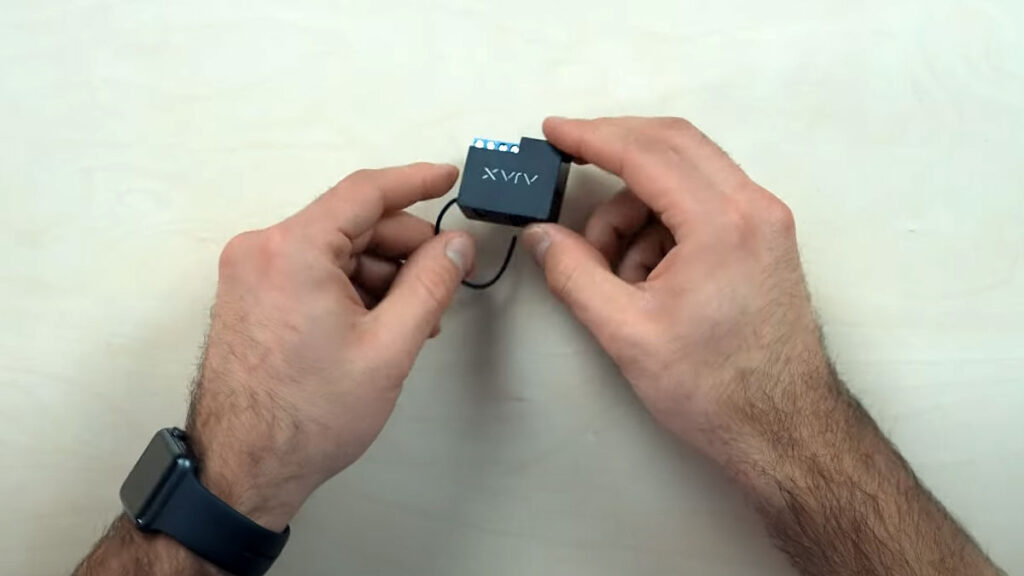

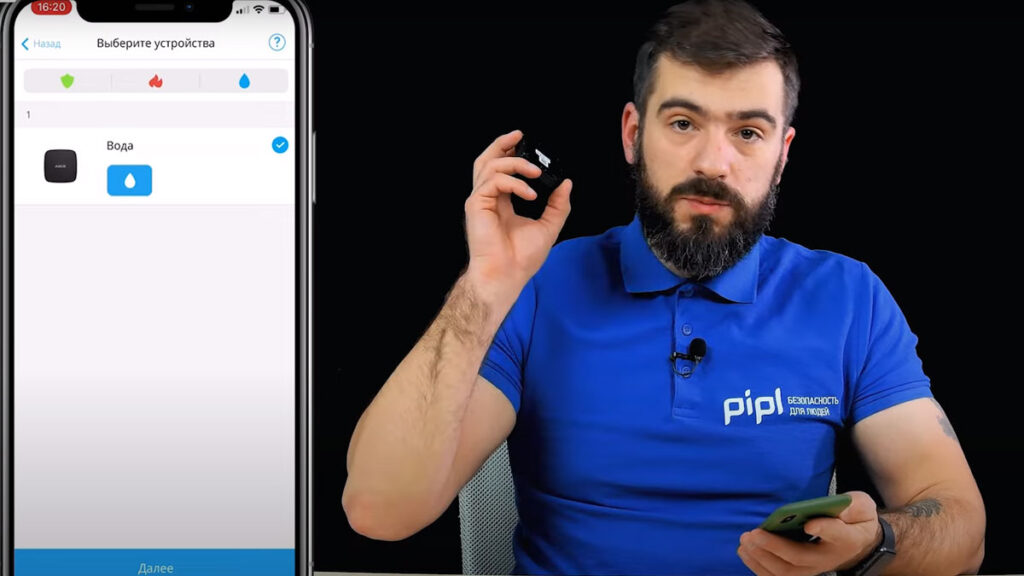

Snímač zaplavenia sa pridáva do aplikácie alarmu rovnakým spôsobom: naskenujte kód QR, pevne stlačte zariadenie a uistite sa, že sa rozsvieti kontrolka. Keďže je detektor vodotesný, tlačidlo je vo väčšine známych modelov integrované s puzdrom, takže ho musíte stlačiť čo najsilnejšie. Nemusíte sa obávať poškodenia detektora. Potom už zostáva len pridať do softvérového balíka role, ktoré umožňujú ovládať vypínanie vody. Tu by sa malo všetko robiť rovnakým spôsobom:
- Stlačte tlačidlo "Pridať jednotku", ale pred spustením pripojte napájanie jednotky z UPS a skontrolujte, či sa rozsvieti kontrolka.

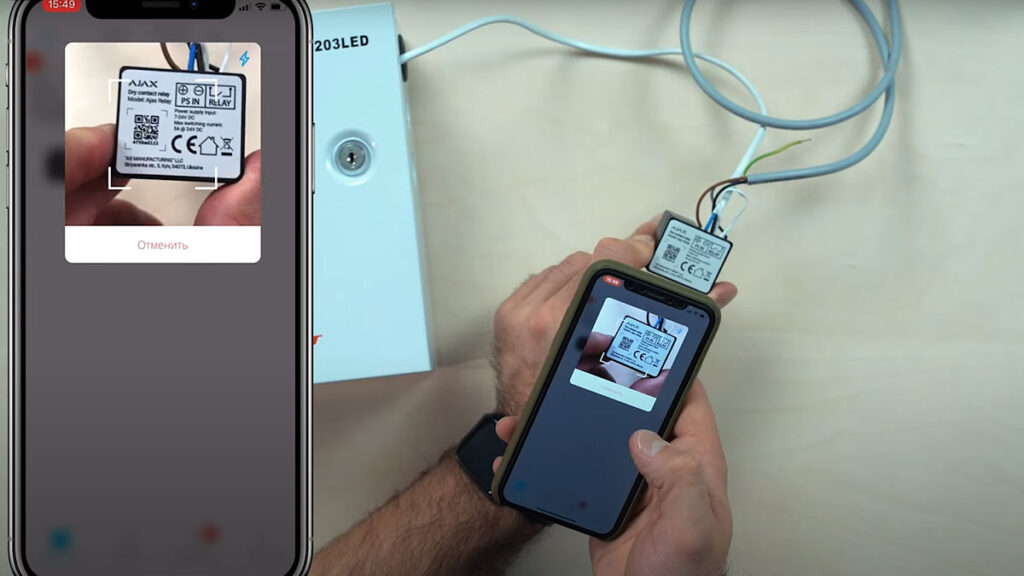

- Naskenujte kód QR.
- Vyberte miestnosť a stlačte tlačidlo "OK" na samotnej jednotke.

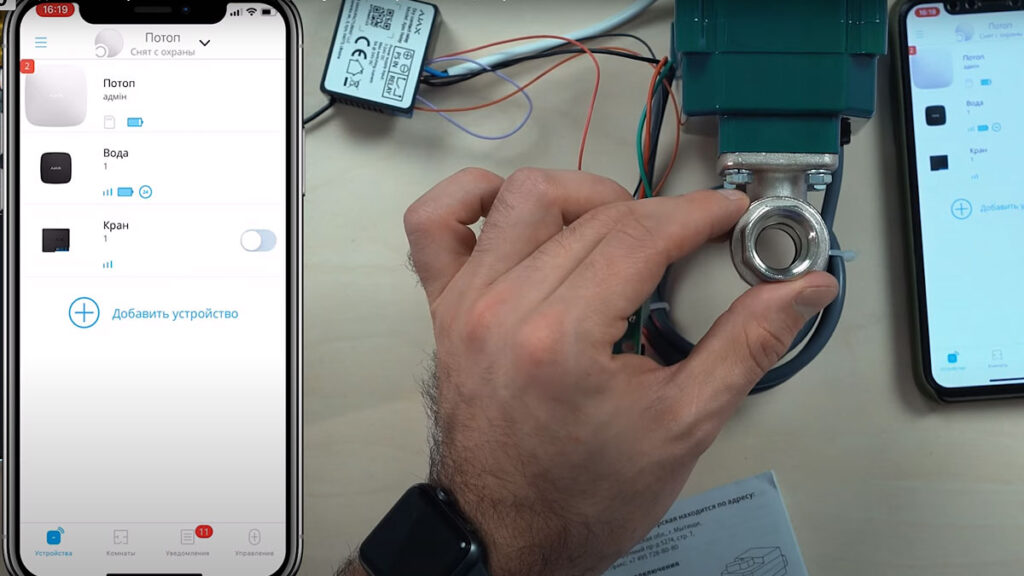

Ak sa postupuje správne, mechanizmus regulácie vody sa nakoniec po stlačení tlačidla "mínus" zatvorí a po stlačení tlačidla "späť" otvorí.
Keď je pripojené napätie 220 V, systém Ajax funguje úplne nezávisle, stačí ho nastaviť tak, aby automaticky vypol prívod vody, keď sa na kontaktoch snímača objaví voda.
Nastavenie snímača pri použití pomocného relé

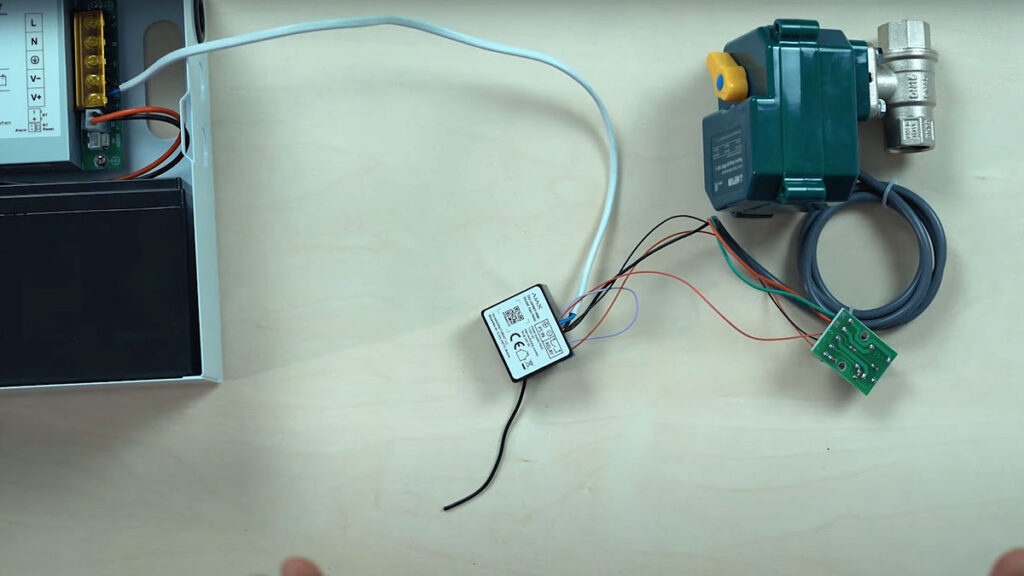

Zvážte pripojenie elektromechanického žeriavu pomocou prídavného relé. Vyžaduje sa, ak v spojení nie sú žiadne ďalšie mínusové spojenia.
Systém ochrany proti úniku vody zahŕňa guľový ventil pripojený priamo z neprerušiteľného zdroja napájania bez možnosti odpojenia. "Plus" sa však musí zmeniť. To znamená, že najprv použijeme "plus" na červený vodič, v takom prípade sa kohútik otvorí. Keď ho potrebujeme uzavrieť, musíme odstrániť "plus" z červeného vodiča a priviesť ho k zelenému.
Používateľ má takmer vždy možnosť pridať ďalší signál - buď "plus" alebo "mínus" - ale nebude ho môcť prepnúť, pretože to neumožňujú softvérové nastavenia hardvéru. Na tento účel sa musí použiť relé. Malo by byť signalizované pomocné zariadenie, v ktorom bude "plus" na tých istých kontaktoch, keď sa privedie napájanie. Ak nie je k dispozícii, "plus" sa zobrazí na inom kontakte. Takto sa riadi prietok vody.
Po pripojení snímača a relé prejdite do fázy programovania.
Alarm Ajax obsahuje možnosť ovládania nainštalovanú v rozbočovači systému, ktorá bude zodpovedná za vypnutie vody, keď sa objaví na kontaktoch snímača. Takáto udalosť signalizuje zaplavenie domu alebo bytu.
Ak chcete odladiť príslušný scenár, musíte prejsť do našich nastavení relé Ajax.
Pri zmene režimu stráženia môžeme teraz nastaviť aktiváciu systému podľa plánu alebo času. Pri nastavení na alarm je potrebné označiť senzor v softvéri a zmeniť polohu relé. To znamená, že relé musí byť buď zapnuté, alebo vypnuté. Všetky nastavenia sa musia vykonať na základe typu reléového pripojenia. Potom bude potrebné ventil vypnúť, aby sa správne uzavrel.
Po dokončení nastavení by ste mali skontrolovať, či ochrana pred povodňami Ajax funguje správne.
Ak je prívod vody jednoducho otvorený, snímače by nemali reagovať. Keď sa však voda začne dostávať k samotnému snímaču, rozbočovač by mal dostať alarm, ktorý pri správnom nastavení spôsobí, že sa prietok vody automaticky úplne zastaví.
Myšlienka bezpečnostného systému spočíva v tom, že keď voda uniká z otvoreného kohútika, snímač ju zaznamená. Systém potom na túto udalosť reaguje uzavretím vodovodného kohútika. Vďaka tomu je bezpečnosť bytu zaručená aj v prípade neprítomnosti obyvateľov.
